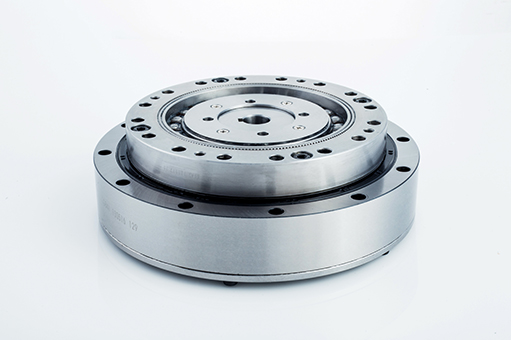

谐波减速机主要由三个基本构件组成：

　　（1）带有内齿圈的刚性齿轮（刚轮），它相当于行星系中的中心轮；

　　（2）带有外齿圈的柔性齿轮（柔轮），它相当于行星齿轮；

　　（3）波发生器H，它相当于行星架。

　　作为减速器使用，通常采用波发生器主动、刚轮固定、柔轮输出形式。

　　谐波减速机波发生器H是一个杆状部件，其两端装有滚动轴承构成滚轮，与柔轮1的内壁相互压紧。精密谐波减速机柔轮为可产生较大弹性变形的薄壁齿轮，其内孔直径略小于波发生器的总长。波发生器是使柔轮产生可控弹性变形的构件。当波发生器装入柔轮后，迫使柔轮的剖面由原先的圆形变成椭圆形，其长轴两端附近的齿与刚轮的齿完全啮合，而短轴两端附近的齿则与刚轮完全脱开。周长上其他区段的齿处于啮合和脱离的过渡状态。当波发生器沿图示方向连续转动时，柔轮的变形不断改变，使柔轮与刚轮的啮合状态也不断改变，由啮入、啮合、啮出、脱开、再啮入……，周而复始地进行，从而实现柔轮相对刚轮沿波发生器H相反方向的缓慢旋转。

　　谐波减速机在传动过程中，波发生器转一周，柔轮上某点变形的循环次数称为波数，以n表示。常用的是双波和三波两种。双波传动的柔轮应力较小，结构比较简单，易于获得大的传动比。故为目前应用最广的一种。

　　谐波齿轮传动的柔轮和刚轮的周节相同，但齿数不等，通常采用刚轮与柔轮齿数差等于波数，即z2－z1=n式中z2、z2--分别为刚轮与柔轮的齿数。当刚轮固定、发生器主动、柔轮从动时，谐波齿轮传动的传动比为i=-z1/(z2-z1)双波传动中，z2－z1=2，柔轮齿数很多。上式负号表示柔轮的转向与波发生器的转向相反。由此可看出，精密谐波减速器可获得很大的传动比。
